場效應管的基本放大電路

和半導體三極管一樣，場效應管的電路也有三種接法即共源極電路、共漏極電路和共柵極電路。

1、共源極電路

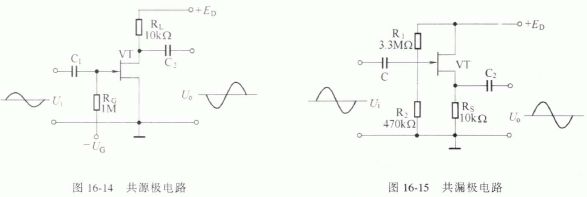

共源極電路除有圖16-13 所示的接法外，還可采用圖16-14 所示的電路。這種電路的柵偏壓是由負電壓UG經偏置電阻RG提供的。該電路雖然簡單.但R G不易取得過大.否則會在柵漏泄電流流過時產生較大的壓降，使柵偏壓發生變化.造成工作點的偏離。共源極基本放大電路的主要參數，可由以下各式確定:

2、共源極電路

共漏極電路如圖16-15 所示。該電路中除有源極電阻Rs提供的自偏壓外，還有由R1和R2組成的分壓器為柵極提供的固定柵偏壓。共漏極電路的輸出與輸入同相，可起到阻抗變換器的作用。

共漏極基本放大電路的主要參數可由以下各式確定:

3、共柵極電路

共柵極電路如圖16-16 所示。偏置電路為自給偏置，當ID流經Rs時產生壓降ID· Rs， 由于柵極接地，相當于源極電位比柵極高出一個ID· Rs值。這種方法簡單.柵極電壓也會隨信號自動調節，對工作點的穩定有好處C 該電路有良好的放大特性。

共柵極電路的輸入電阻和輸出電阻由下式確定:
