晶體二極管的正負極應該如何區分——新邦微

2022-09-29 10:08:49

對于剛剛踏足半導體這個領域的工程師來說,晶體二極管在使用過程中要注意二極管的正、負極,萬一放二極管的時候放反了,可能做好的樣板或者產品不工作,如果這個二極管是用來整流的,整個樣品或產品會因正負極錯誤而燒毀,后果非常嚴重。為了避免這樣的后果,我們必須知道如何檢查晶體二極管的正負極標志!

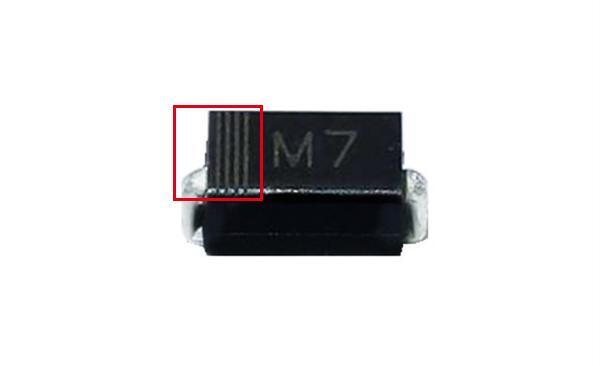

圖中紅色區域有4條橫線的這一面都是正極,另一端是負極;不同的晶體二極管生產廠家也有不同的標識,上面是橫線,也有兩條橫線,也有白色長方塊的。但不管怎樣,歸納出一條:正極這一面有明顯的標志,而負極則無任何識別性標志。


除通過標志來識別晶體二極管外,還有一種更精確的方法來區分正負極,它是使用萬用表來區別晶體二極管:現在萬用表有指針和數字萬用表,隨著電子技術的發展,現在也很少用指針式萬用表了,那么我們來看看數字萬用表如何測試。


將萬用表調至二極管檔位,將它置于晶體二極管兩側,并查看顯示屏幕的數值,如圖所示。




一是屏幕顯示為1,也就是阻值無限大,那么黑筆這一邊就是正的,紅色的這一面就是負極;


第二種是屏幕顯示是600左右,是有數值的,還有的“滴滴滴”的響聲,那么黑表筆這邊就是負極,而紅色表筆這邊則是正極;還有最后一種情況,那就是怎么放數值都靠近0,說明這顆貼片二極管已經被擊穿,無法再使用。


從上面區分晶體二極管正負極的方法中,我們就能知道,通過觀察晶體二極管的外部標志區分是有缺點的,最好是用萬用表進行區分。如果批量生產的話,那肯定不可能每一個貼片二極管都測試一次!為了避免這一問題,在采購貼片材料時,要注意挑選質量好、從事貼片二極管生產時間長的廠家。
