開關二極管、整流二極管與穩壓二極管對比 ?

2022-08-31 14:02:45

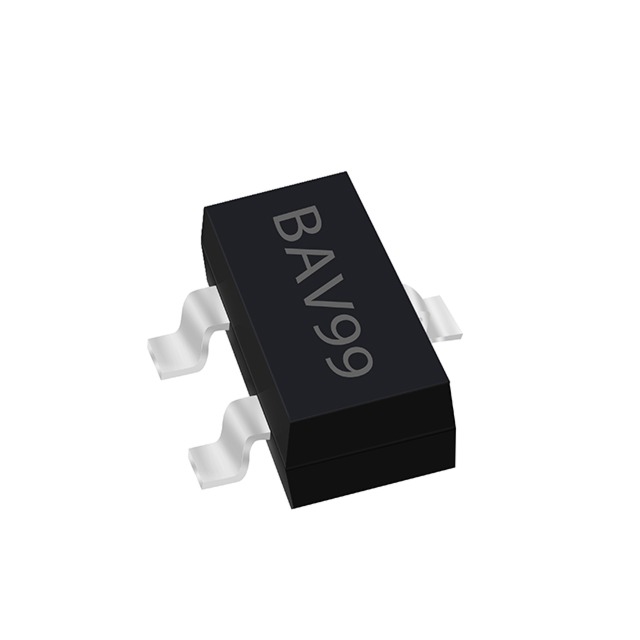

開關二極管:


開關二極管開關速度高,即應用頻率高。開關二極管高頻性能良好,主要用于開關電路作為電子開關使用。

開關二極管高頻性能良好,主要用于開關電路作為電子開關使用,而整流管一般高頻性能不是很好(開關電源中的整流管高頻性能也很好),主要用于對工頻電流整流。它通常工作于高電壓大電流狀態。

開關二極管是半導體二極管的一種,是為在電路上進行“開”、“關”而特殊設計制造的一類二極管。它由導通變?yōu)榻刂够蛴山刂棺優閷?dǎo)通所需的時間比一般二極管短,常見的有2AK、2DK等系列,主要用于電子計算機、脈沖和開關電路中。

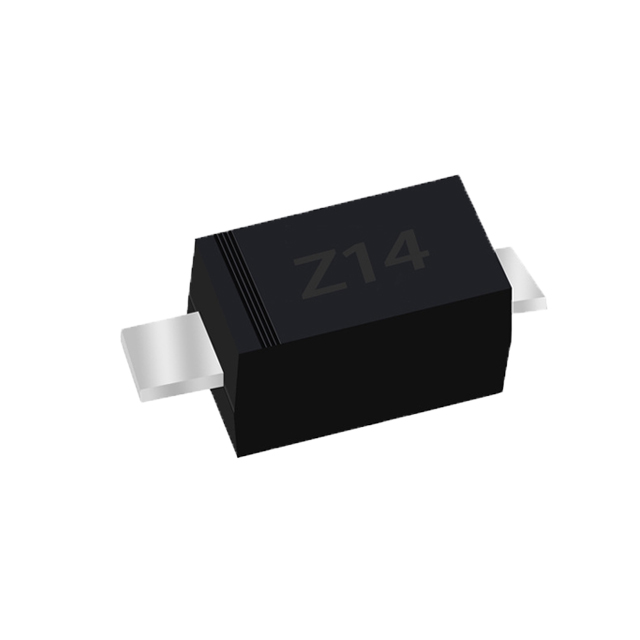

穩壓二極管:


此二極管是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件。在這臨界擊穿點上,反向電阻降低到一個很小的數值,在這個低阻區中電流增加而電壓則保持恒定,穩壓二極管是根據擊穿電壓來分檔的,因?yàn)檫@種特性,穩壓管主要被作為穩壓器件或電壓基準元件使用。

穩壓二極管的特點就是反向通電尚未擊穿前,其兩端的電壓基本保持不變。這樣,當把穩壓管接入電路以后,若由于電源電壓發生波動,或其它原因造成電路中各點電壓變動時,負載兩端的電壓將基本保持不變。穩壓二極管在電路中常用“ZD”加數字表示,如:ZD5表示編號為5的穩壓管。

穩壓二極管要工作有兩個條件:1、反向加在穩壓二極管上的電壓要大于穩壓管的穩壓值。2、通過穩壓管的電流要達到其工作條件(也就是反向電流要足夠大,一般至少是幾個mA)。你按我說的搭電路,假定是6.2V穩壓管,電源正極(9V)——電阻(R)——穩壓管負極——穩壓管正極——電源負極。這個電阻要根據穩壓管的參數計算過,假定穩壓的時候,電流是5mA,則電阻的大小=(9-6.2)/5mA=1.4K左右,你用一個1K的電阻就可以了。然后你再用萬用表去測穩壓管負極與地的電壓,基本上就在6.2V附近,也就是穩壓了。


整流二極管:


1、整流二極管用在工頻大電流領域。整流管一般高頻性能不是很好(開關電源中的整流管高頻性能也很好),主要用于對工頻電流整流。它通常工作于高電壓大電流狀態。整流二極管一種用于將交流電轉變?yōu)橹绷麟姷陌雽?dǎo)體器件

2、整流二極管的工作頻率低,有電壓和電流的要求指標。二極管的基本特性是單向?qū)щ娦浴U鞫O管的工作頻率低,有電壓和電流的要求指標。而普通二極管有許多種類,有的可用作為整流,有的可用作為檢波、限幅、開關等,但不一定都能用作為整流。不過,只要在電壓和電流上滿足整流的要求,一般的二極管都可以作為整流管;但是整流管卻不一定能夠勝任檢波、開關等工作。

3、單向?qū)娏鳎?dāng)二極管二端加正向電壓時,二極管導通;當二極管二端加反向電壓時二極管截止。可用于整流等電路中。
