在電子電器中如何識別二極管

2022-09-06 13:51:33

二極管在電子電器中是經常要用到的,但是因為種類很多,對于初學者來說,辨別起來比較麻煩,今天就主要來講一講普通二極管(肖特基二極管、整流二極管、開關二極管、暫態抑制二極管)的識別和檢測方法。


二極管的電路符號,三角形的一頭是正的,而短杠的一頭是負的。鑒于二極管具備單向導電的特點,在電源電路中,電流只可以從負極流出,正極流入。在二極管符號旁的"+"-"極性是為了方便更快捷識別正負極加上去的,實際上在繪制電路圖時一般都沒有加注。當看到電路圖的時候,初學者們通常認為普通二極管的符號哪邊是正極,哪邊是負極,這個時候可以將二極管的符號看作是一個口大下邊小漏斗,水只可以從漏斗大口入、從小口出流的電流,電流是由負極出、正極入,這樣就能快速的記憶了。

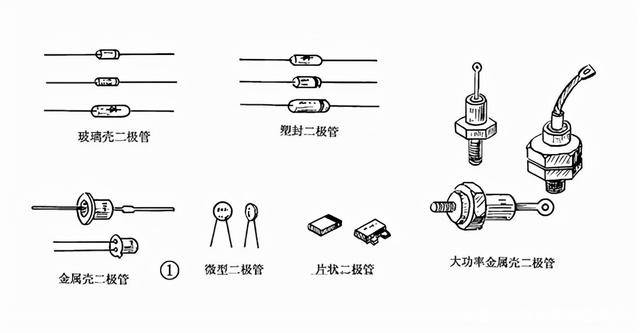

二極管表面比較簡單,只標注了型號和極性,不會像電阻、電容、電感那樣標明其主要參數,并根據二極管外殼標記,可區分兩個管腳的正負極性。國內生產的二極管一般是在電路板上印有電路板符號,而另某些二極管則在負極一頭印上一道色環當做負極標記。二極管的正、負極可以通過針腳長度來辨別,長腳為正,短腳為負;還有發光二極管大多數全是用透明樹脂封裝,管芯下邊有一淺圓盤,觀察內部的金屬片的尺寸,通常是以金屬片的大端針為負數。


二極管的檢測方法,利用其單向傳導特點,可以用萬用表來檢測。

指針式萬用表R×100Ω或R×1kΩ擋的情況下,在二極管的兩端接上一根紅色和黑色的表筆,以檢測電阻值;紅色和黑色的表筆對換,再檢測一個電阻值。如果多次檢測的電阻值有非常大的區別,表明這一次二極管具備很好的單向導電性,且電阻值較大時,該次紅筆所接的是二極管正極;若多次測出的電阻值差距較小,表明該次二極管已喪失單向導電性;

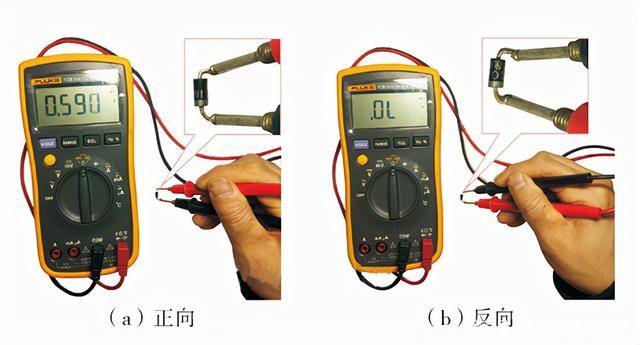

一般數字萬用表都配有專門用于檢測二極管的隔板,能檢測管徑的優劣,第一,將萬用表的擋位選擇開關旋測二極管,把紅表筆插入“V/Ω”接孔,黑表筆連上“COM”接孔。分別用兩支筆接觸二極管的兩個電極,如果出現溢出符號'0L'或'1',表明二極管在反向截止狀態,這時黑表筆接的是二極管正極,紅表筆接的是二極管負極。相反,若顯示某一電壓值(正常硅管為0.500~0.700V,鍺管為0.150~0.300V),則二極管處于正導通狀態,當黑表筆接的是負極,而紅表筆接的是二極管正極,二極管負極若兩個檢測值均為"0L"或"1",則表明二極管斷路。若二次檢測值均為零或極小,則表明二極管短路或漏電損壞。
